Remote Controle Equipment RC-261
RC-261 draadafstandsbedieningsset,
gebruikt met GRC-9, BC-1000, SCR-619, BC-1306 en andere soortgelijke radiosets.
Met deze kit kunt u een zendontvanger op afstand bedienen, vanaf 0,8 km afstand, met behulp van 2-aderige veldtelefoondraad. Heeft een aanpassingsschakelaar voor hoge/lage impedantie, werkt op 3 VDC met behulp van twee BA-30 D-cellen.
RC-261 afstandsbedieningsset, inclusief RM-53 lokale bedieningskast en RM-52 afstandsbedieningskast.

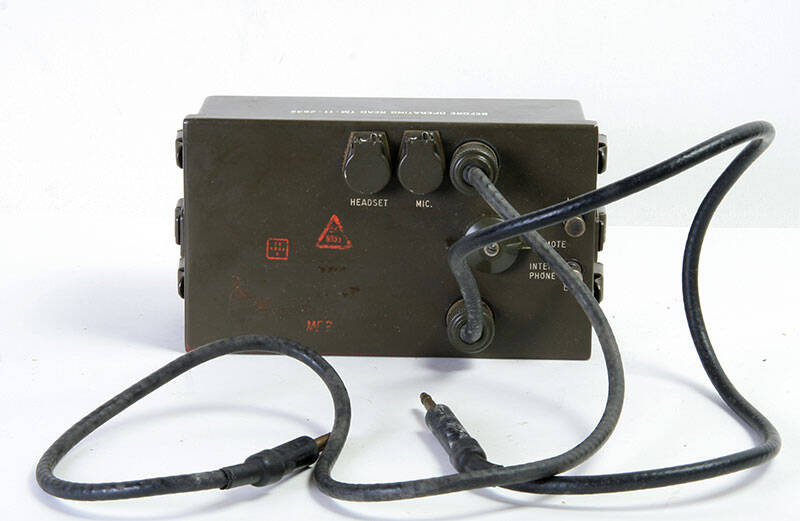

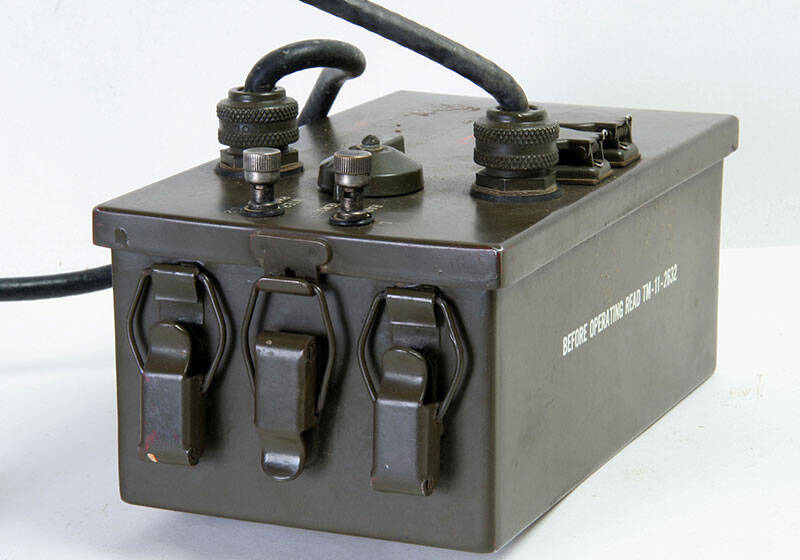

MS-53, dit toestel wordt aangesloten op de radioset, bv. een BC652/BC653. De ene plug is voor de microfoon en de andere voor de telefoon.

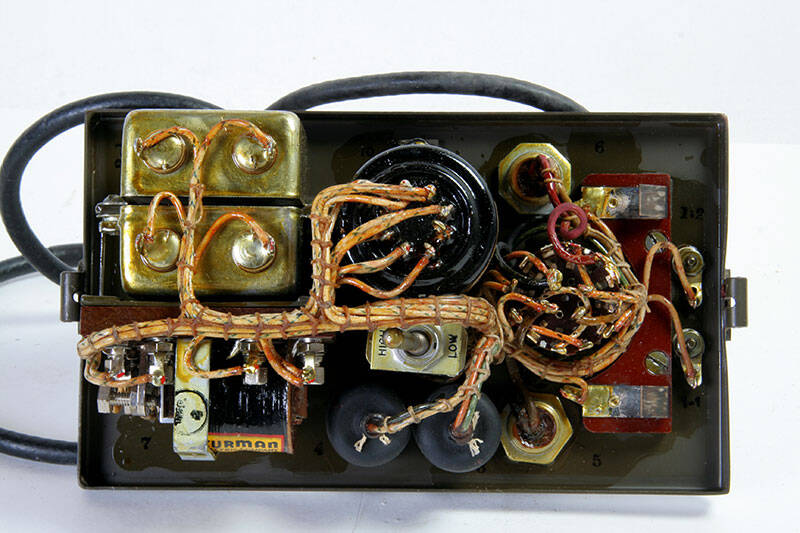

De binnenkant van RM-53 met schema.
Het binnenwerk met de High/Low-schakelaar. Deze moet worden ingesteld, afhankelijk van de ingangsimpedantie van de aangesloten radioset. Dat geldt dan ook voor RM-52.

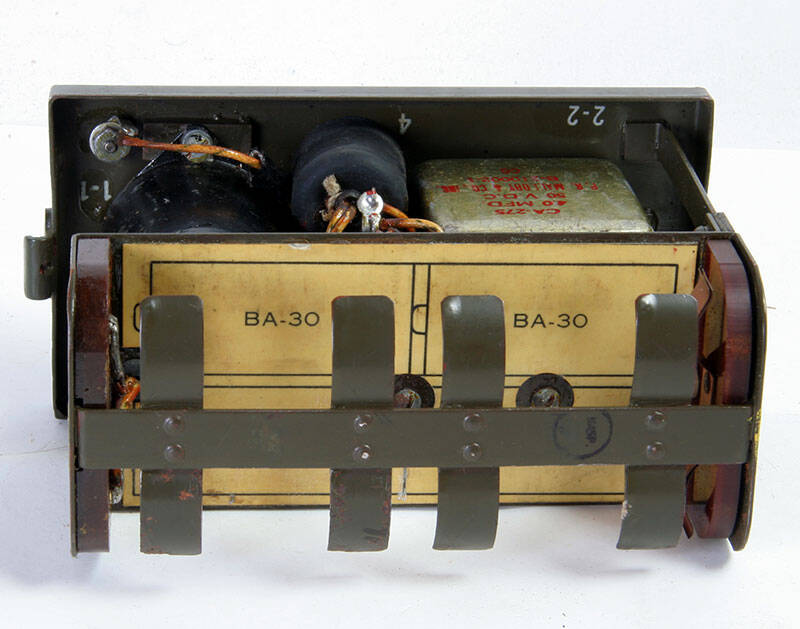

In tegenstelling tot de RM-52, die op twee batterijen werkt, heeft deze vier babycellen type BA-30 nodig.

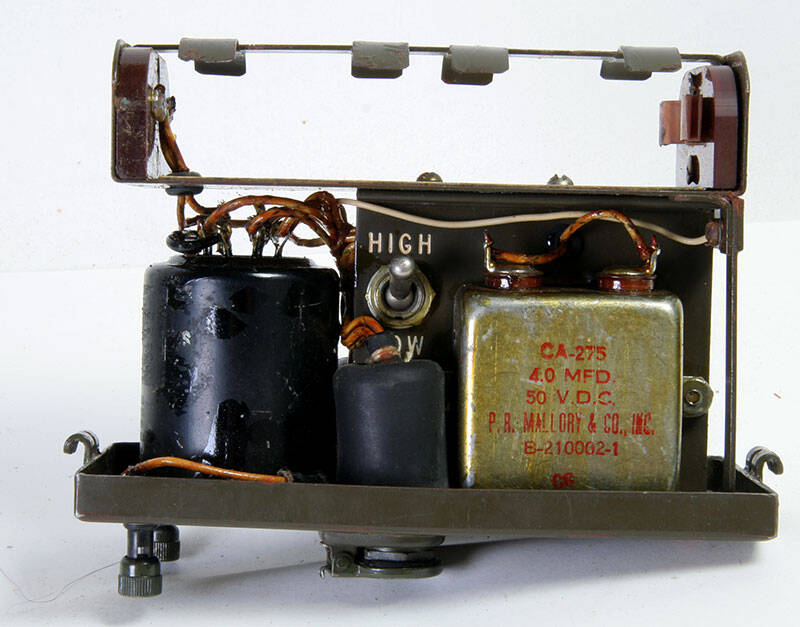

Zij-aanzicht van de binnenkant. Zie ook hier de High/Low-switch.
RM-52, de remote control die op een maximale afstand van een halve mijl gebruikt wordt.
De bijgeleverde T-17-D microfoon. In de eerdere versies werd de T-17 uitvoering gebruikt. De "D" is van kunststof gemaakt, terwijl de T-17 van giet-aluminium gemaakt is.

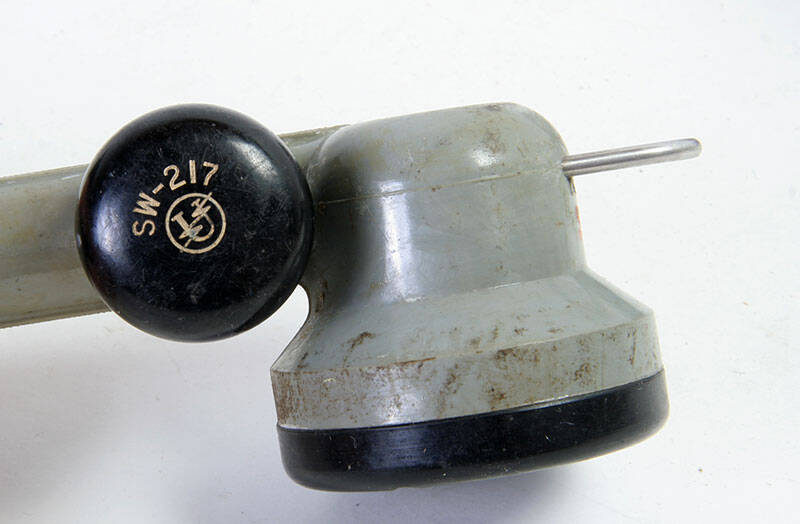

De PTT-schakelaar is SW-217.
En natuurlijk met SW-109.....
Om ook wat te kunnen horen, was ook een hoofdtelefoon aanwezig, de HS-30.
