M4/5/6 High Speed Tracktors
Ontwerp en ontwikkeling:
De M4 High Speed Tractor gebruikte M4 Sherman-rupsbanden, wielen en aandrijftandwiel.
De ophanging was echter van het HVSS-type, voor het eerst geïntroduceerd op een Light Tank T6-project in 1938.
Eén variant was ontworpen om het 90 mm luchtafweergeschut te slepen, en een andere was voor het 155 mm kanon of de 8-inch houwitser. Het achterste compartiment vervoerde de kanonbemanning en andere uitrusting en sommige latere varianten omvatten een kraan om te helpen met zwaardere projectielen. Op alle modellen werden twee soorten munitiekisten gebruikt: een kist van 90 mm met "achterkleppen" aan de zijkant voor toegang tot granaten van 90 mm die in de zijkanten waren aangebracht, en een combinatiedoos voor munitie van 155 mm of 8 inch.
Geschiedenis:
155 mm lange Tom-houwitser gesleept achter een M4 hogesnelheidstractor.
De M4 werd vanaf 1943 gebouwd door tractorfabrikant Allis-Chalmers uit West Allis, Wisconsin en was tot ongeveer 1960 in Amerikaanse militaire dienst.
Na de Tweede Wereldoorlog werden M4's onder het Amerikaanse Mutual Defense Assistance Program geleverd aan Griekenland, Nederland en Japan. , Brazilië, Joegoslavië en Pakistan en verschillende andere staten die bevriend zijn met de VS. In de Indo-Pakistaanse oorlog van 1965 gebruikte het Pakistaanse leger M4-tractoren om hun M115-houwitsers naar het slagveld van Chamb te slepen en vervolgens naar het front bij Lahore tijdens de gevechten met Indiase troepen.
Varianten:
M4: basismodel. 2.464 waren geconfigureerd om het 90 mm luchtafweerkanon te slepen, terwijl 3.088 waren geconfigureerd om het 155 mm kanon of de 8-inch houwitser te slepen
M4C: De aanduiding "C" geeft reservemunitierekken aan die in het bemanningscompartiment zijn geconfigureerd.
M4A1: De "A1"-modificatie duidt de bredere ophanging aan die wordt gebruikt voor de "duck bill"-rupsbanden, die de E9-modificatie op Sherman-tanks weerspiegelt. 259 werden gebouwd in 1945 en werden na de oorlog gebruikt als aandrijfmotor voor de M23-munitietrailer in M40 Gun Motor Carriage-secties.
Model: 18 Ton High Speed Tractor M4
Manufacturer:A llis-Chalmers Manufacturing Co., Wisconsin, United States of America
Weight:31,400 lb. (14,288 kg)
Crew:1 driver + 11 artillery men
Engine:Waukesha 145GZ – 6-cylinder, four-stroke, overhead valves,
190 hp (156 kW) at 2,100 rpm,
817 Cubic Inch (13,395 ltr.)
600 lbs./ft at 1.200 rpm.
Power/weight14.70 hp/t
Transmission:3 speed transmission
Suspension:VVS (Vertical Volute Spring)
Winch capacity:30.000 lb.
Speed:35 mph (56 km/h)
Range180 miles / 290 km
Dimensions:Length overall: 210 in (5.33 m)
Width overall: 97 in (2.46 m)
Height overall: 99 in (2.51 m)
Armament:Main: .50 Browning M2HB
M6 HST

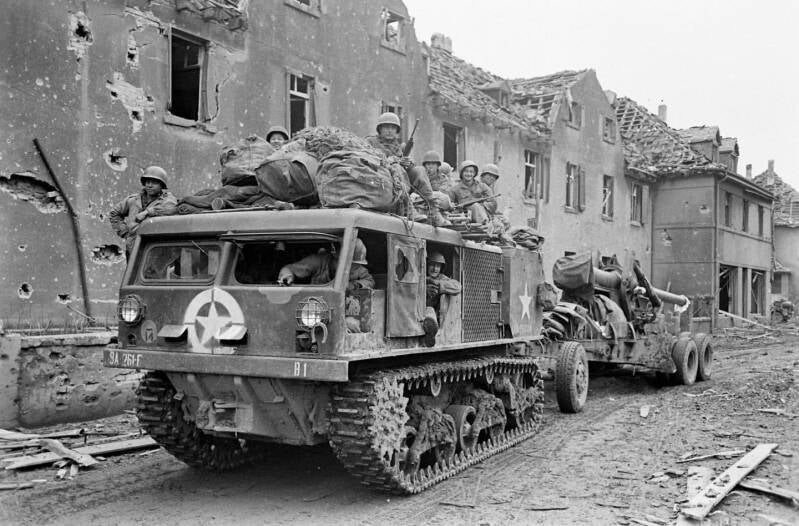

US M4 High-Speed Tractor towing a 155mm “Long Tom” Gun M1 with “B” Battery, 261st Field Artillery, somewhere in North Rhine-Westphalia, Germany - February 1945
LIFE Magazine Archives - William Vandivert Photographer
