Veld telefoon F MKII (YA2886)

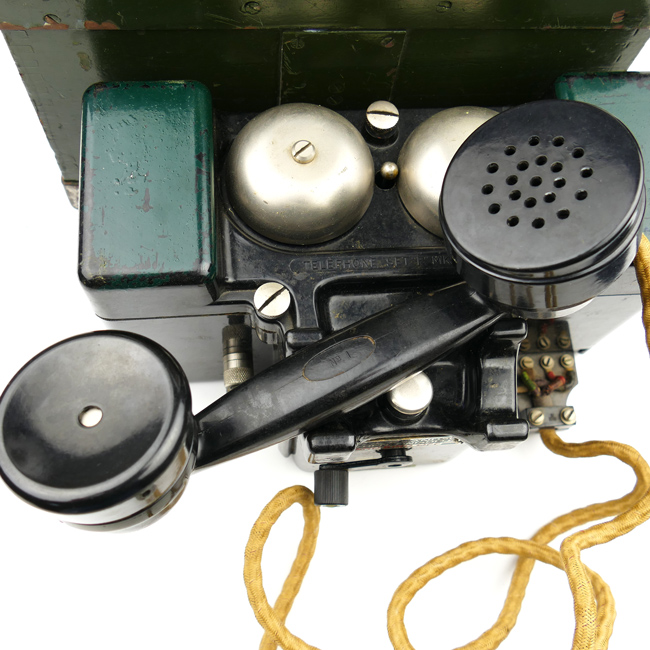

Engelse Veldtelefoon (Field Telephone Set 'F' MKII).

Goede inlichtingen en beveiligde verbindingen zijn een cruciaal element voor alle legers in het veld.



Beschrijving

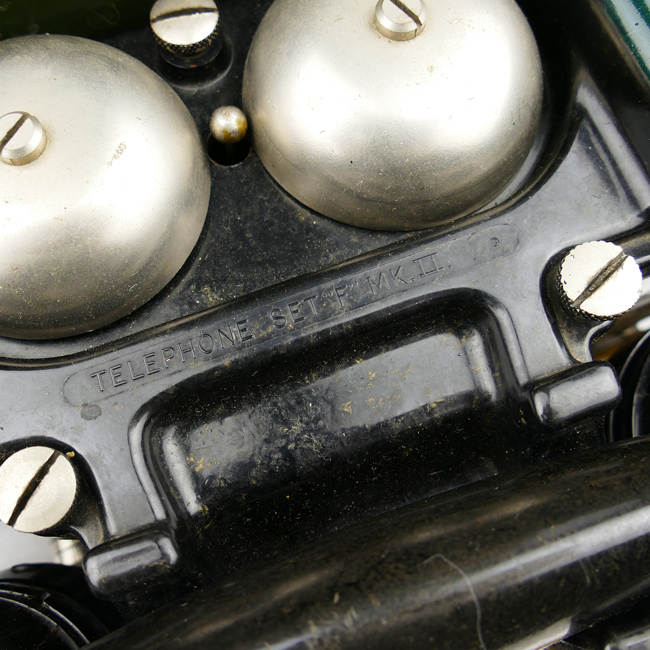

De Britse veldtelefoon F. Mk. II is een geüpdatete versie van de F. Mk. I. Het belangrijkste verschil dat ik kan identificeren, is dat de Mk. I een behuizing van gegoten legering gebruikte, terwijl de Mk. II een bakelieten behuizing heeft. Historische documentatie over dit instrument heb ik nog niet gevonden. Ik ga ervan uit dat de Mk. I in de jaren 30 is ontwikkeld en geïntroduceerd (de handleiding van de Mk. I, die online te vinden is, dateert van 1939) en dat de Mk. II rond 1940 is geïntroduceerd (het model dat hier wordt gepresenteerd, toont een fabricagedatum van 1940 op de magneetinductor). Dit instrument is vervaardigd door T.M.C. (Telephone Manufacturing Company Ltd. London). Op basis van de batterijen die in dit apparaat zijn gevonden (uit 1979) kan worden aangenomen dat deze modellen tot in de jaren tachtig nog in gebruik waren.

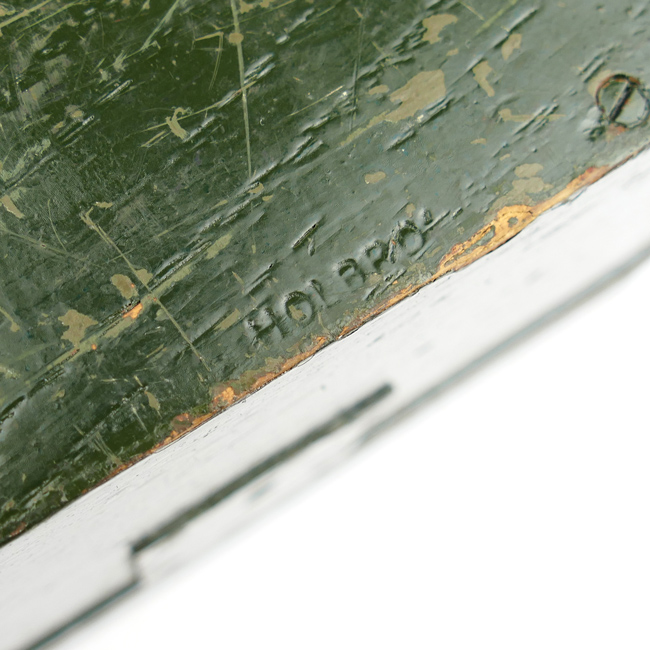

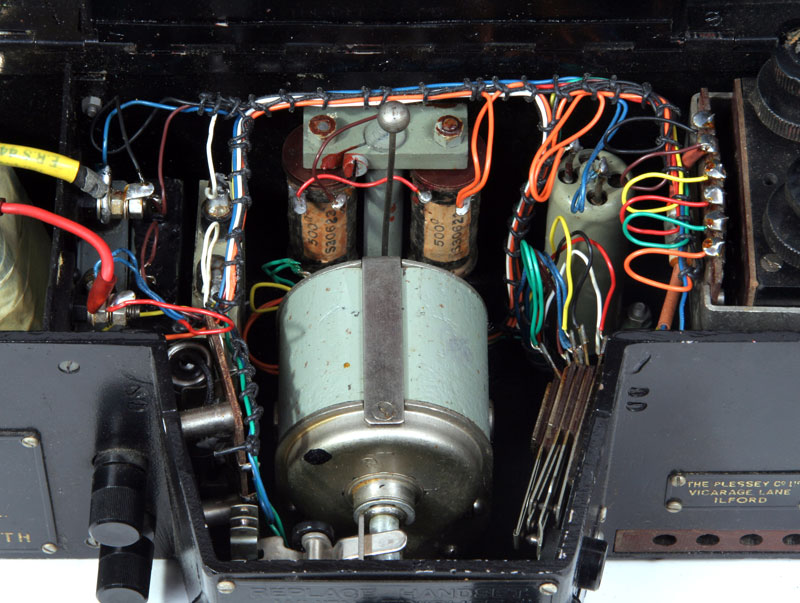

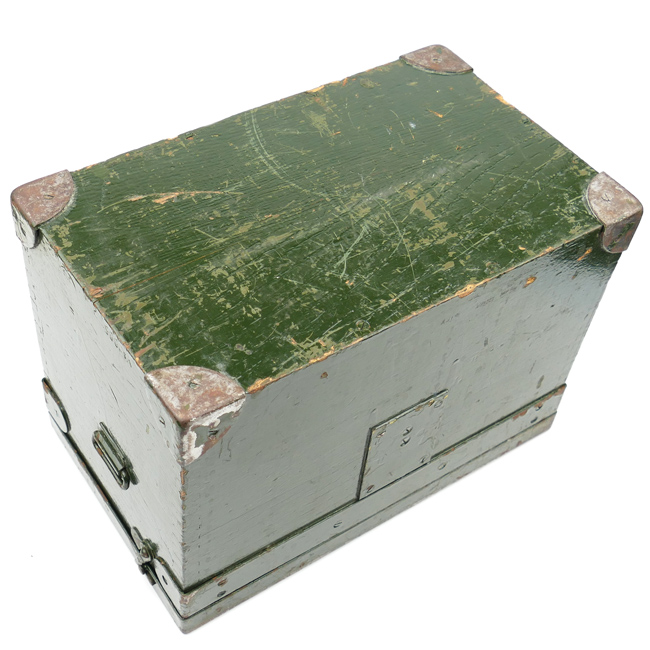

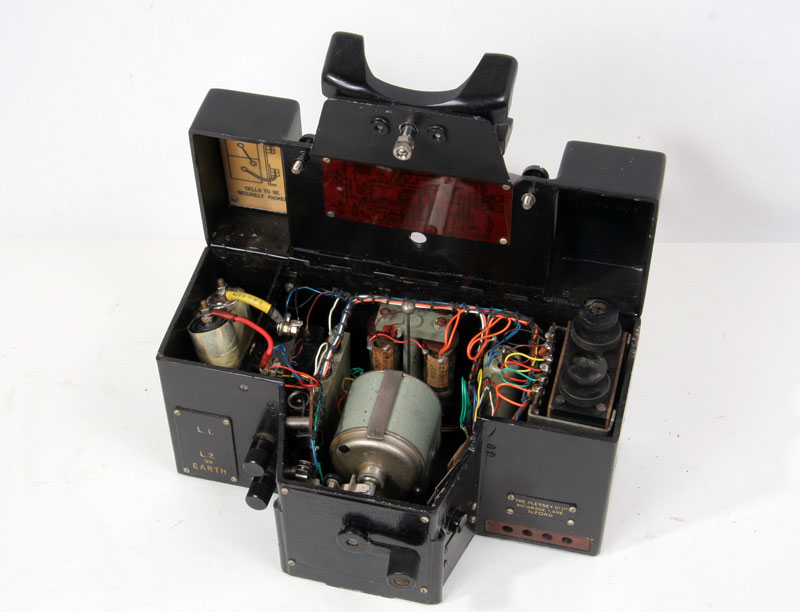

Het apparaat wordt vervoerd in een houten kist, waarin het op vilten geleiders wordt geschoven. Het kan halverwege worden uitgeschoven voor gebruik of volledig worden verwijderd voor het vervangen van de batterijen of voor reparatie. Het deksel van de behuizing wordt vastgezet met drie schroeven met grote koppen, zodat ze handmatig kunnen worden geopend. Onder het deksel hebt u toegang tot de batterijen en alle onderdelen van het instrument.

De gebruikte batterij-elementen zijn van het Britse type S of X (de batterijen in dit apparaat zijn van 1979, type nr. 12). Twee van deze 1,5V batterijen worden in serie geplaatst. De set heeft een haakschakelaar die de batterij verbindt en de houdspoel in het circuit opneemt in het geval van CB-bediening. Hierdoor heeft de handset Tele Hand No. 5 op dit instrument geen P.T.T.-schakelaar nodig. Het gebruikte RX-element is van het dynamische type, dat naar verwachting efficiënter is dan de klassieke RX-configuratie. Het is ook goed geschikt om als noodzender (geluidsgestuurd) te worden gebruikt als de batterijen op zijn.



Unieke eigenschap
Insteekbare zoemmodule (Buzzer T.Mk.I.). De zoemmodule kan zonder gereedschap worden vervangen. Het lijkt erop dat bij sets die na de Tweede Wereldoorlog nog in gebruik waren, de zoemmodules zijn vervangen door een inductiespoelmodule.

Technische gegevens

  • Afmetingen: 300x180x200 mm
  • Gewicht: 5 kg
  • Materiaal: Kist: Hout; Behuizing: Bakeliet
  • Batterij: 2x 1,5V Britse type X of S
  • Generator: YA2878
  • Rinkelbel
  • Zoemer: T.Mk.I.: ~440Hz, insteekbaar
    (of in plaats van zoemer: Inductiespoel No.2 YA 3804)
  • Handset: Bakeliet, Tele Hand No. 5, YA 6450
