Switchboards BD-71 & BD-72

Telefooncentrale BD-71 en BD-72 zijn mobiele monochord centrale voor gebruik in het veld. De BD-71 is een 6 lijns centrale en de BD-72 is een 12 lijns centrale.
Voor meer capaciteit zijn de beide centrales aan elkaar door te koppelen zodat deze door 1 centralist bediend kan worden.

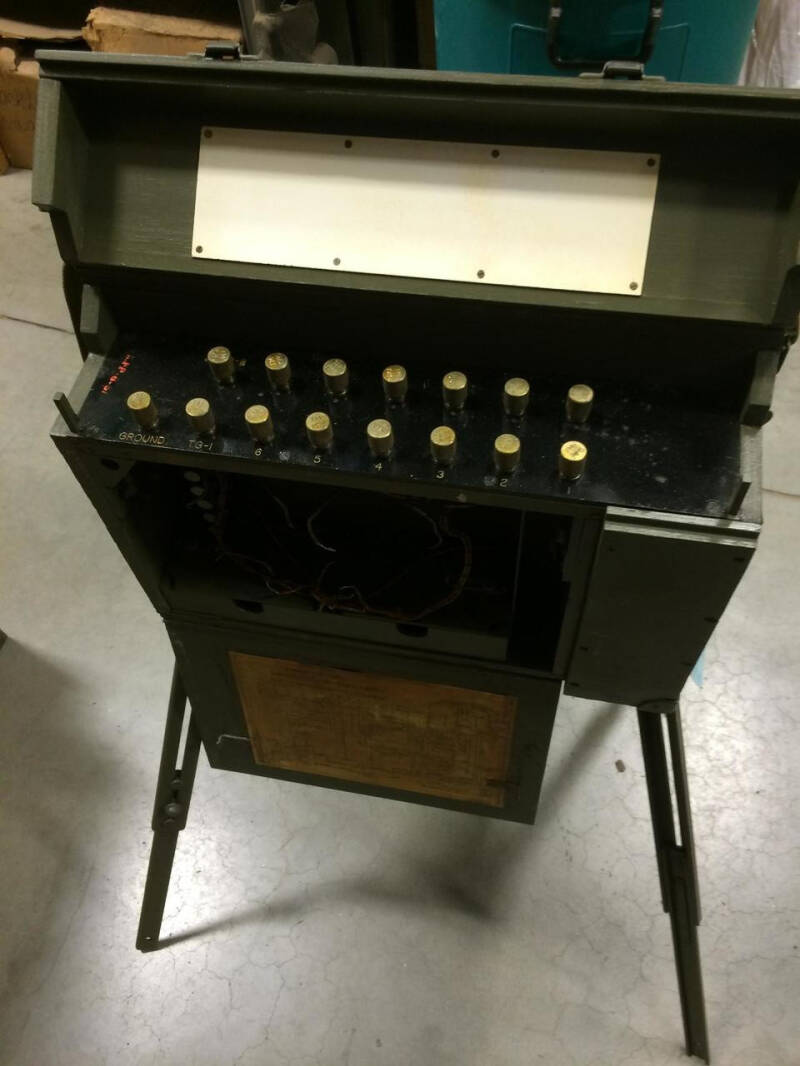

BD-71

Schakelbord, enkele positie, 6 lijnen.
Veld- of kampmonocordschakelbord, kaststijl, zelfsluitend, met handgrepen en draagriem; geen verpakking nodig. Telescopische poten.
Totaal gewicht ongeveer 48 pond, (22 kg) verpakt.

Apparatuur is toegankelijk via de voorkant, bovenkant en achterkant van de kast. Line drop fungeert als ring-off of rering drop. Een lamp aan elke kant van het schakelbord zorgt voor verlichting voor nachtelijk gebruik. De onderste helft van de voorkant fungeert als schrijfplank en heeft een vel wit pyrolin-uitwisbaar schrijfoppervlak voor diagrammen of andere gegevens. Trunks naar andere schakelborden moeten van het ringdown-type zijn.
implexspoelen geleverd op twee lijneenheden voor telegraaf- of fantoomgebruik.
Twee schakelborden BD-71 kunnen samen worden gebruikt om de capaciteit te verdubbelen. Er zijn vonkbruggen aanwezig op de leidingen. Inclusief handgenerator voor bellen.

BD-72

Schakelbord, enkele positie, 12 lijnen.
Hetzelfde als schakelbord BD-71 in algemeen ontwerp en kenmerken, behalve dat er meer lijnen zijn voorzien en simplexspoelen zijn voorzien in vier lijneenheden voor telegraaf- of fantoomgebruik.
Totaal gewicht ongeveer 72 pond, (32 kg) verpakt.

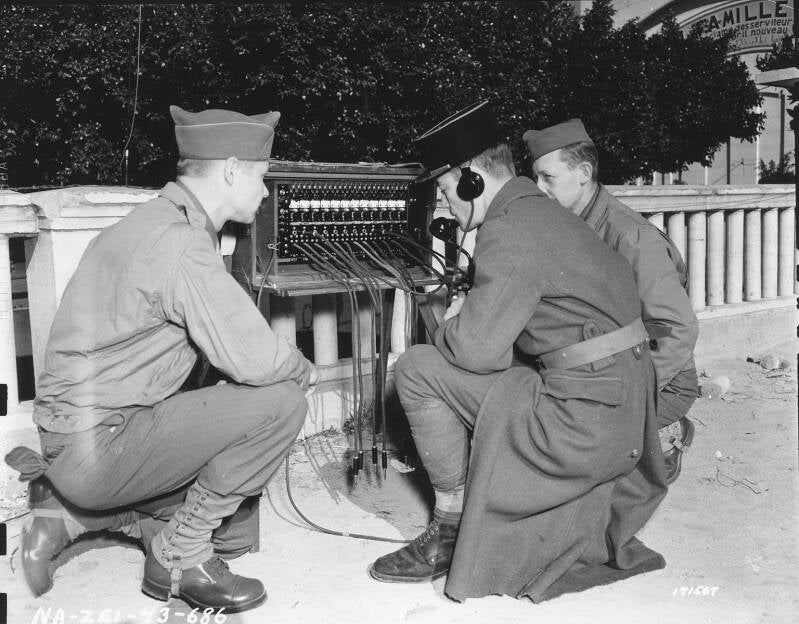

American soldiers teach French Army officers and man the use of American military equipment. A BD-72 Field Switchboard in operation near Algiers, North Africa. 9 February, 1943.
