Wireless Set WS-38
De Wireless Set No. 38 was een draagbare man-pack-radiozendontvanger met hoge frequentie (HF) die door het Britse leger werd gebruikt tijdens de Tweede Wereldoorlog. Deze werd omstreeks 1941 in produktie genomen.
Ontworpen door Murphy Radio, was het een set met vijf kleppen die 7,4 tot 9 MHz besloeg en werd aangedreven door een grote droge celbatterij die in een aparte rugzak werd vervoerd.
Er werd ook een variant van een gepantserd gevechtsvoertuig ontwikkeld voor gebruik naast de Wireless Set No. 19 in gepantserde voertuigen om directe communicatie tussen tankcommandanten en infanterie mogelijk te maken.
In 1945 werd een Mk. III-versie werd geproduceerd in een afgesloten metalen behuizing.
Er kan alleen met AM-telefonie worden gewerkt op een frequentie tussen 7.3 en 9 MHz.
Het bereik is sterk van de omgeving afhankelijk, maar zou volgens de specificaties, met de korte
antenne ( 4 ft.) ca. 0,5 mijlen (800 meter) bedragen en met de lange antenne ( 12 ft.0) ca. 2 mijlen (is 3,2 Km)
De output bedraagt omstreeks 200 mW.
Voedingspanningen : HT = 105 V. LT = 3 V.
Verbruik, bij ontvangen : HT-stroom 9 mA, LT-stroom 240 mA
Verbruik, bij zenden : HT-stroom 16 mA, LT-stroom 480 mA
Gewicht : ca 22 lb / ongeveer 10 Kg

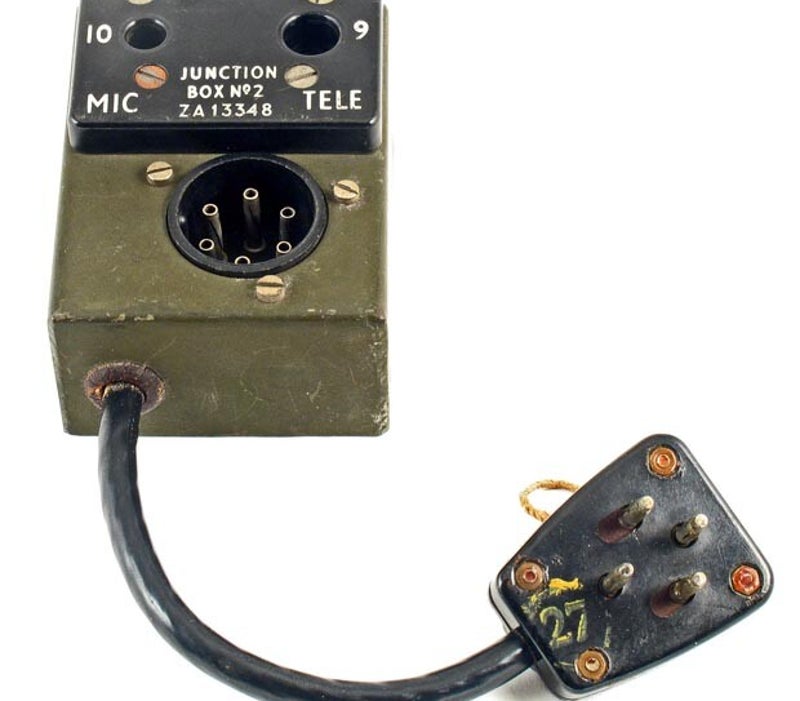

Aansluitdoos nr. 2 werd gebruikt voor het aansluiten van de gecombineerde 150/3V-batterij (vierpuntsstekker op de voorgrond) en hoofdtelefoon/keelmicrofoon op draadloze set nr. 38 Mk. II. Een zespuntsstekker en kabel verbinden Set nr. 38 met de aansluitdoos. Bij draadloze set nr. 38 Mk.I was de aansluitdoos permanent op de set aangesloten.
Jarenlang voerden Britse legereenheden hun eigen signaleringstaken uit. De eerste professionele groep signaalgevers ontstond in 1870, toen kapitein Montague Lambert ‘C’ Telegraph Troop vormde binnen de Royal Engineers.
Een signaaleenheid bouwt een zendmast op een van de stranden van Normandië, juni 1944 Een signaaleenheid bouwt een zendmast op een van de stranden van Normandië, juni 1944 Foto. Tijdens de D-Day-landingen bediende het Corps of Royal Signals niet alleen seinapparatuur, maar onderhield het ook telefoonlijnen en andere communicatie-infrastructuur. Direct vóór de landingssignalen hielpen troepen bij het creëren van nep-draadloos verkeer om troepenbewegingen in Kent, Surrey en Sussex te vertegenwoordigen, om de Duitsers voor de gek te houden door te denken dat de invasie van daaruit richting Calais zou worden gelanceerd in plaats van naar Normandië.
bron:royalsignals.org.uk/batteries/
